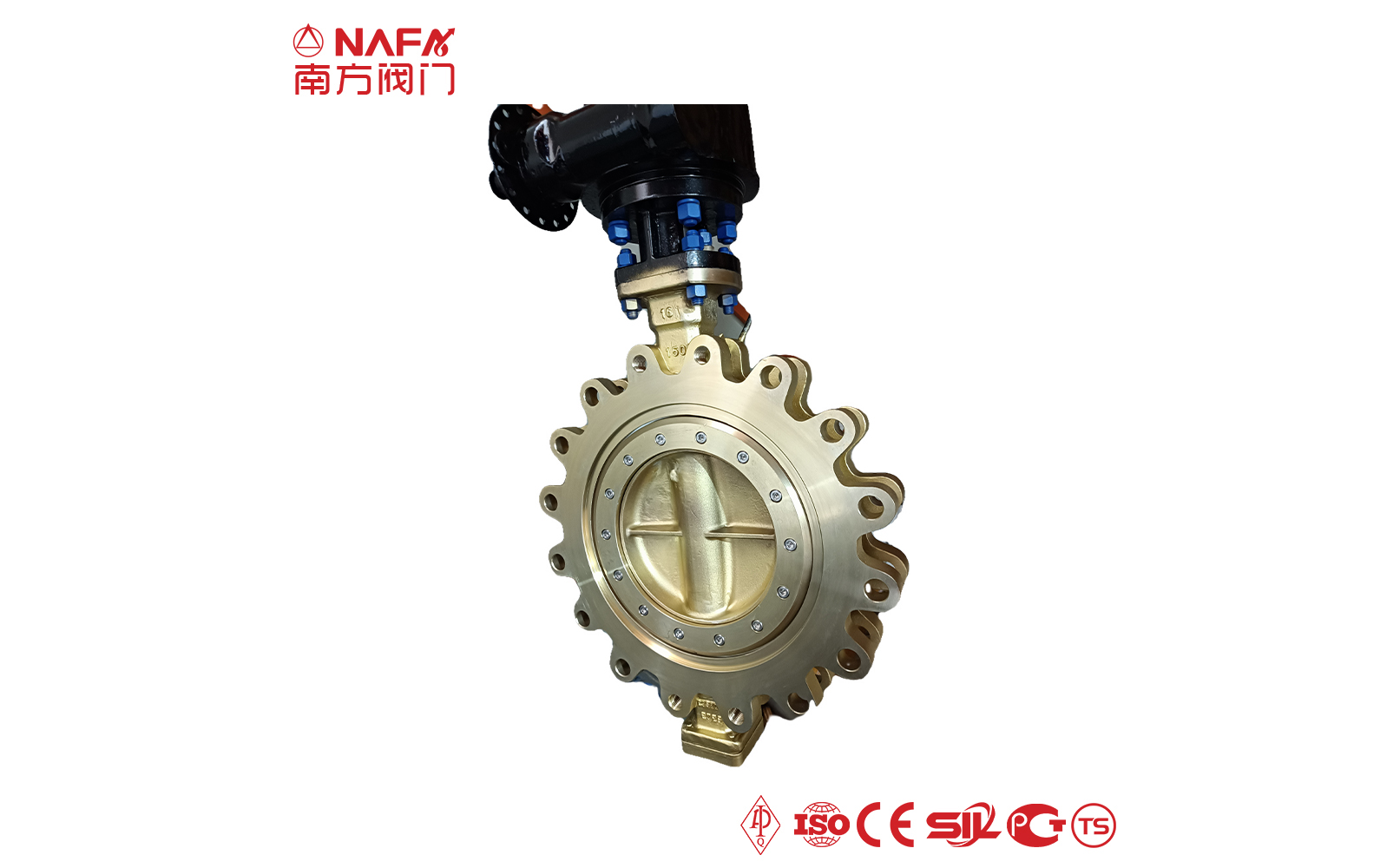

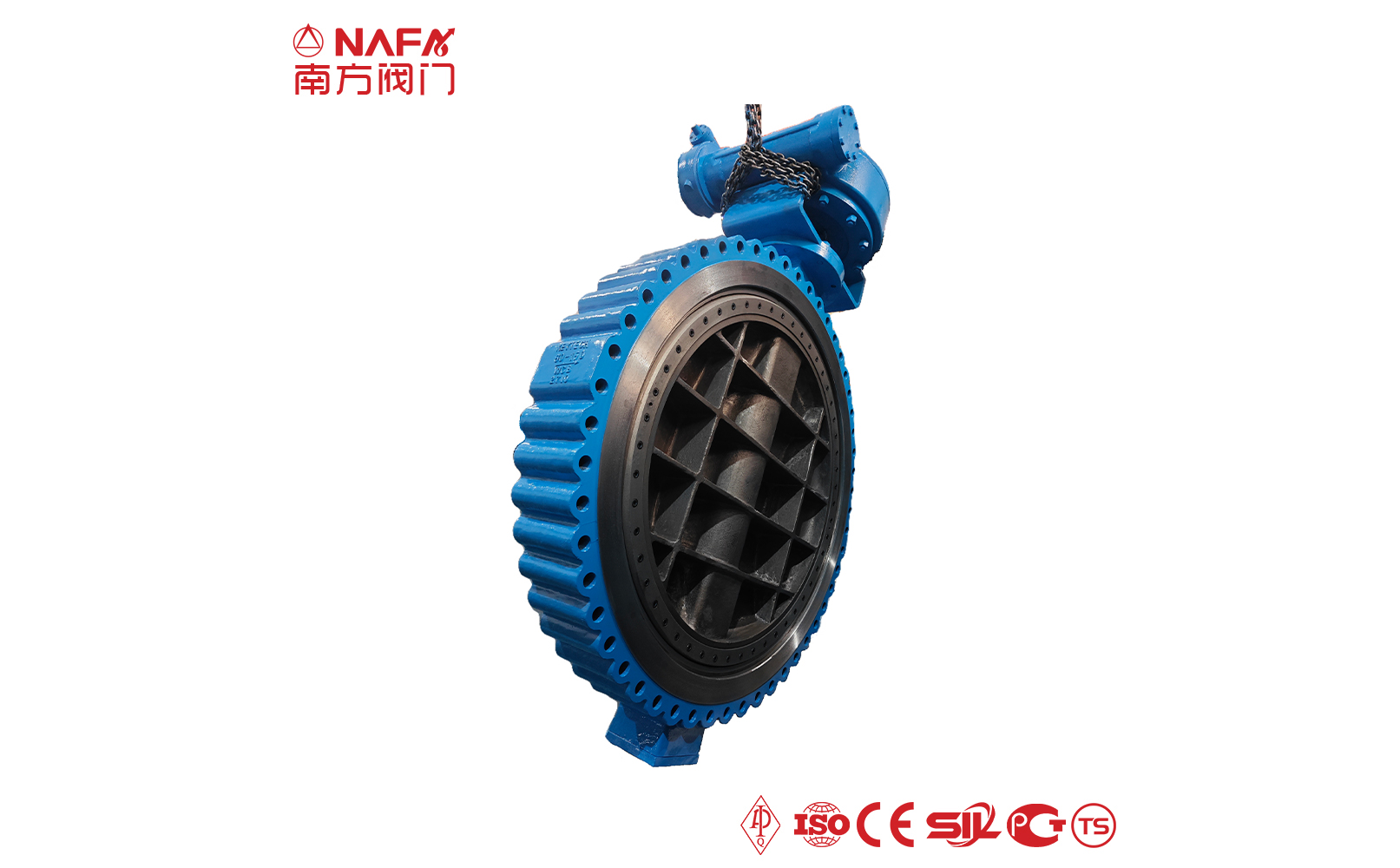

La placa de mariposa adopta un diseño estructural aerodinámico único y el espesor total no excede el doble del diámetro del vástago de la válvula. La placa de mariposa tiene buena resistencia bajo presión positiva y negativa y no causará deformaciones permanentes dañinas ni daños bajo 1,1 veces la diferencia de presión máxima permitida. La placa de mariposa de gran diámetro adopta una estructura de celosía y tiene características de alta dinámica de fluidos y bajo coeficiente de resistencia al flujo.

El diseño de conexión entre el vástago de la válvula y la placa de mariposa adopta una estructura de pasador excéntrico. La estructura de pasador excéntrico mejora la condición de tensión del pasador de conexión, mejora en gran medida la resistencia al corte del eje del pasador y calcula y verifica la carga al abrir y cerrar bajo 1,5 veces la diferencia de presión máxima para garantizar que el diámetro y el número del eje del pasador que conecta la placa de mariposa y el vástago de la válvula cumplan con los requisitos de transmisión.

La válvula puede realizar soporte de presión bidireccional sin requisitos de dirección de flujo medio, y la capacidad de soporte de presión positiva y negativa puede alcanzar 1:1, lo que aumenta el rango de aplicación de la válvula.

Cuando la válvula se utiliza en sistemas de tuberías subterráneas, como enterramientos directos y pozos de válvulas, la interfaz de la plataforma de operación de la válvula se puede mejorar según las diferentes necesidades del cliente.
