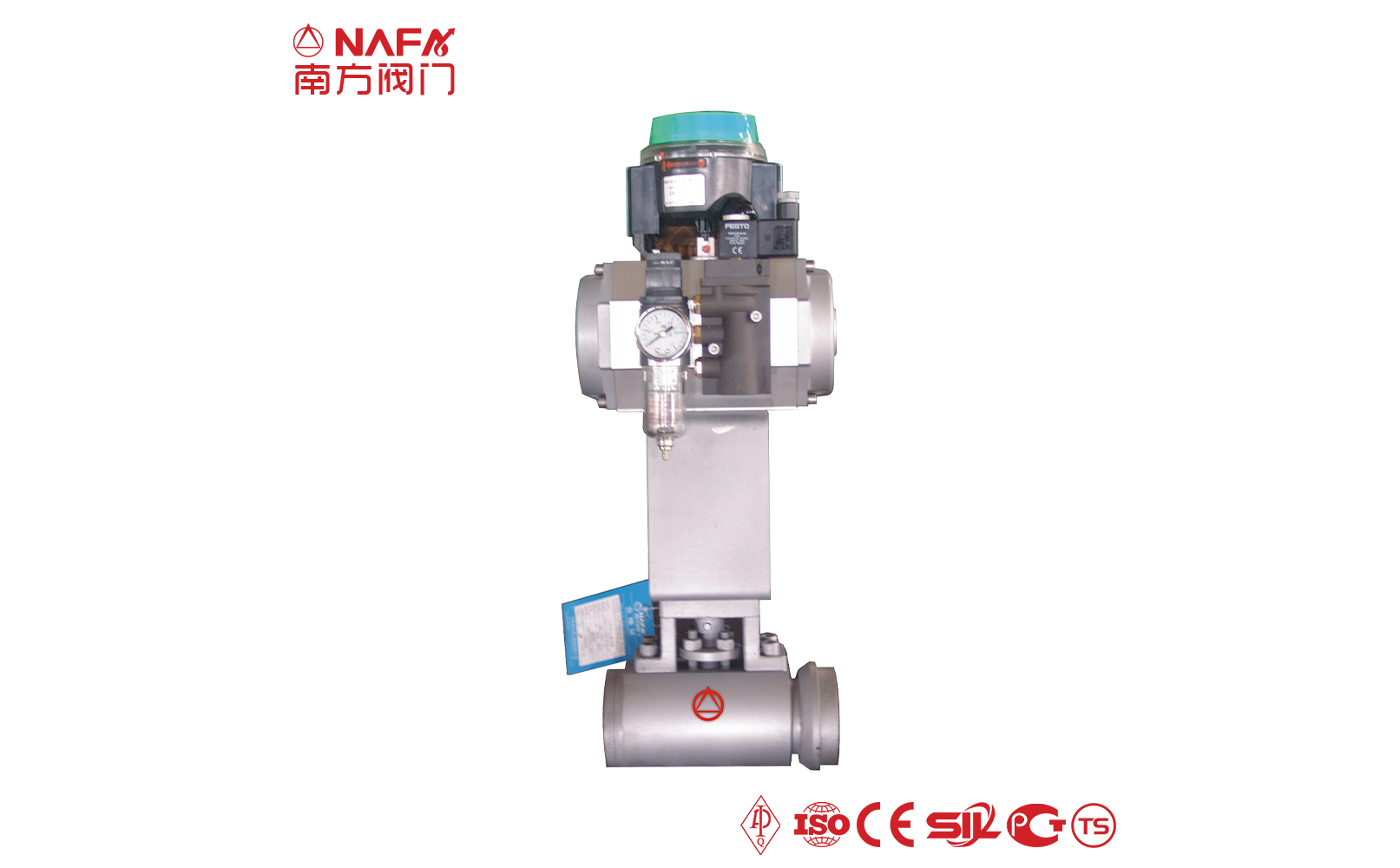

Qué es Válvula de bola para central eléctrica ?
La válvula de bola de la central eléctrica tiene una rotación de 90 grados de acción, el cuerpo del grifo es una esfera, con un orificio pasante circular o canal a través de su eje. La válvula de bola en la tubería se utiliza principalmente para cortar, distribuir y cambiar la dirección del flujo del medio, solo necesita girar 90 grados de operación y un pequeño par para cerrar herméticamente. Sus principales características son la estructura compacta, el sellado confiable, la estructura simple, el fácil mantenimiento, la superficie de sellado y la esfera a menudo están en estado cerrado y no son fáciles de erosionar por el medio.
Ventajas de la válvula de compuerta de la central eléctrica
- 01Forjado integral del cuerpo de la válvula, diseño de gran espesor de pared, para que la válvula tenga una vida útil de mayor venta, sin fugas externas.
- 02La bola y el asiento de la válvula están en una estructura de interferencia, y el asiento de la válvula está incrustado en el cuerpo de la válvula de arriba a abajo. inferior.
- 03El asiento de la válvula adopta una amplia superficie de sellado para reducir la tensión de la superficie de sellado y mantener un buen efecto de sellado durante la operación de ciclo de alta velocidad.
- 04El diseño a prueba de fuego, se puede utilizar en escenarios de tuberías peligrosas, puede reducir el riesgo de fugas de medios de tuberías después de una fuego.
- 05Estructura de tres piezas, uso de cubierta de cuerpo atornillada, fácil de desmontar, conexión externa para roscar y soldar que se puede aplicar a una variedad de escenarios de trabajo.
- 06El anillo de sellado doble puede soportar una mayor presión y, al mismo tiempo, diferentes sellos (como sellos de grafito, PTFE y asientos de polvo de acero inoxidable) Se puede reemplazar para lograr una mayor resistencia a la presión y la temperatura.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de bola de la central eléctrica. |
|
La superficie de sellado de la bola de la válvula y la superficie de sellado del asiento de la válvula adoptan una aleación dura de pulverización supersónica para garantizar una alta dureza y resistencia al desgaste de la superficie de sellado, y el grado de sellado puede alcanzar cero fugas. El asiento de la válvula flotante adopta un diseño de estructura de sellado doble, incluso si un lado del sello del asiento de la válvula falla debido a circunstancias inesperadas, la válvula aún puede funcionar normalmente, mejorando así la confiabilidad del sellado de la válvula. El vástago de la válvula adopta un diseño de estructura de hombro anti-golpe, que puede garantizar que el vástago de la válvula no sea expulsado por el medio incluso en el caso de un aumento anormal de presión en la cámara de la válvula. Los asientos laterales superior e inferior pueden cortar independientemente el medio en la entrada y la salida para lograr una función de doble bloqueo, y el medio restante en la cavidad media se puede descargar a través de la válvula de drenaje en la parte inferior de la válvula. |
| Parámetros técnicos | |
| Tamaño | DN15-DN2000, 1/2''-80'' |
| Presión | PN6-PN760, Clase 150-Clase 4500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, oblea, soldada |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Falsificado | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc. | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
