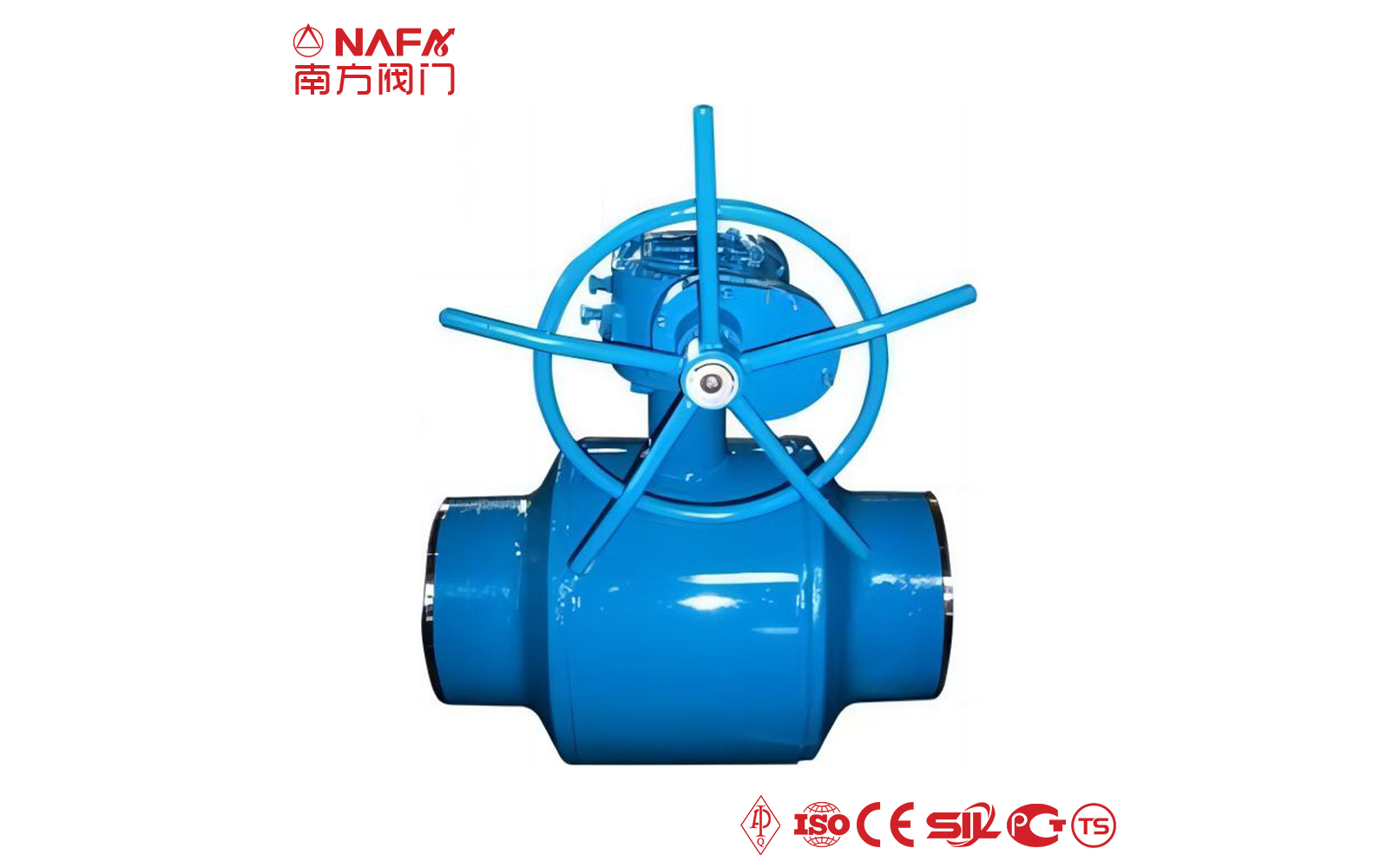

Qué es Válvula de bola completamente soldada ?
La válvula de bola completamente soldada es un tipo de válvula de bola en la válvula, que se puede utilizar para transportar medios en tuberías como petróleo, química, gas natural, industria farmacéutica, industria alimentaria, etc. La válvula de bola completamente soldada desde el significado literal para explicar, adopta toda la estructura soldada, todos los espacios expuestos están soldados en forma de soldadura, por lo que la válvula de bola completamente soldada básicamente no tendrá fenómenos de fugas, mejorando en gran medida la vida útil de la válvula puede llegar a 10 años. La válvula de bola completamente soldada tiene las características de resistencia a la corrosión, sellado confiable, apertura y cierre convenientes, amplio rango de ajuste de flujo, etc. Es un producto de válvula muy común en los últimos años.
Ventajas de la válvula de bola completamente soldada
- 01Debido al diseño completamente soldado del cuerpo de la válvula, no se puede garantizar que no haya fugas ni desde el cuerpo de la válvula ni fuera del cuerpo de la válvula, y se puede enterrar en el suelo durante mucho tiempo sin erosión y con una larga vida útil.
- 02El diseño completamente soldado hace que el sellado de la válvula de bola sea muy bueno, adecuado para más medios, una amplia gama de aplicación y un alto factor de seguridad en el sistema de tuberías.
- 03El diseño completamente soldado puede reducir o no aplicar pernos, estructura simple, peso ligero, mantenimiento.
- 04La válvula de bola completamente soldada básicamente no necesita mantenimiento de la válvula durante el uso, lo que evita el costo del tiempo de inactividad y mantenimiento.
- 05Estructura simple, tamaño pequeño, peso ligero.
- 06Cuando está completamente abierto o completamente cerrado, la superficie de sellado de la bola y el asiento están aislados del medio, y el medio no provocará la erosión de la superficie de sellado del válvula.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de bola completamente soldada |
|
Los componentes principales de la válvula de bola soldada incluyen el cuerpo de la válvula, la tapa de la válvula, el vástago de la válvula y la bola, y lo especial es que está conectada mediante soldadura, reemplazando la conexión roscada tradicional. De esta manera, se mejora la resistencia de la válvula, no hay peligro de fugas causadas por roscas sueltas y la hermeticidad del aire mejora enormemente. Las características de la estructura completamente soldada hacen que la válvula de bola soldada sea ampliamente utilizada en la conmutación y regulación del flujo de tuberías industriales, especialmente adecuada para condiciones de alta presión y corrosión, como el sistema de tuberías en el campo de la industria petroquímica. La válvula de bola soldada tiene las características de un volumen compacto y es fácil de instalar en el sitio. El ajuste hermético entre la bola y el asiento también hace que sus características de ajuste y rendimiento de sellado sean excepcionales. No hay necesidad de preocuparse por el riesgo de fugas durante el funcionamiento. La estructura antifugas del vástago de la válvula, la parte inferior del vástago de la válvula tiene una junta autosellante de PTFE y una junta tórica, que se compone de 2 juntas tóricas y dos juntas de PTFE para garantizar que no haya fugas. |
| Parámetros técnicos | |
| Tamaño | DN15-DN1500, 1/2''-60'' |
| Presión | PN10-PN420, Clase 150-Clase 2500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, soldadura por encastre, soldadura a tope |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Forged | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
