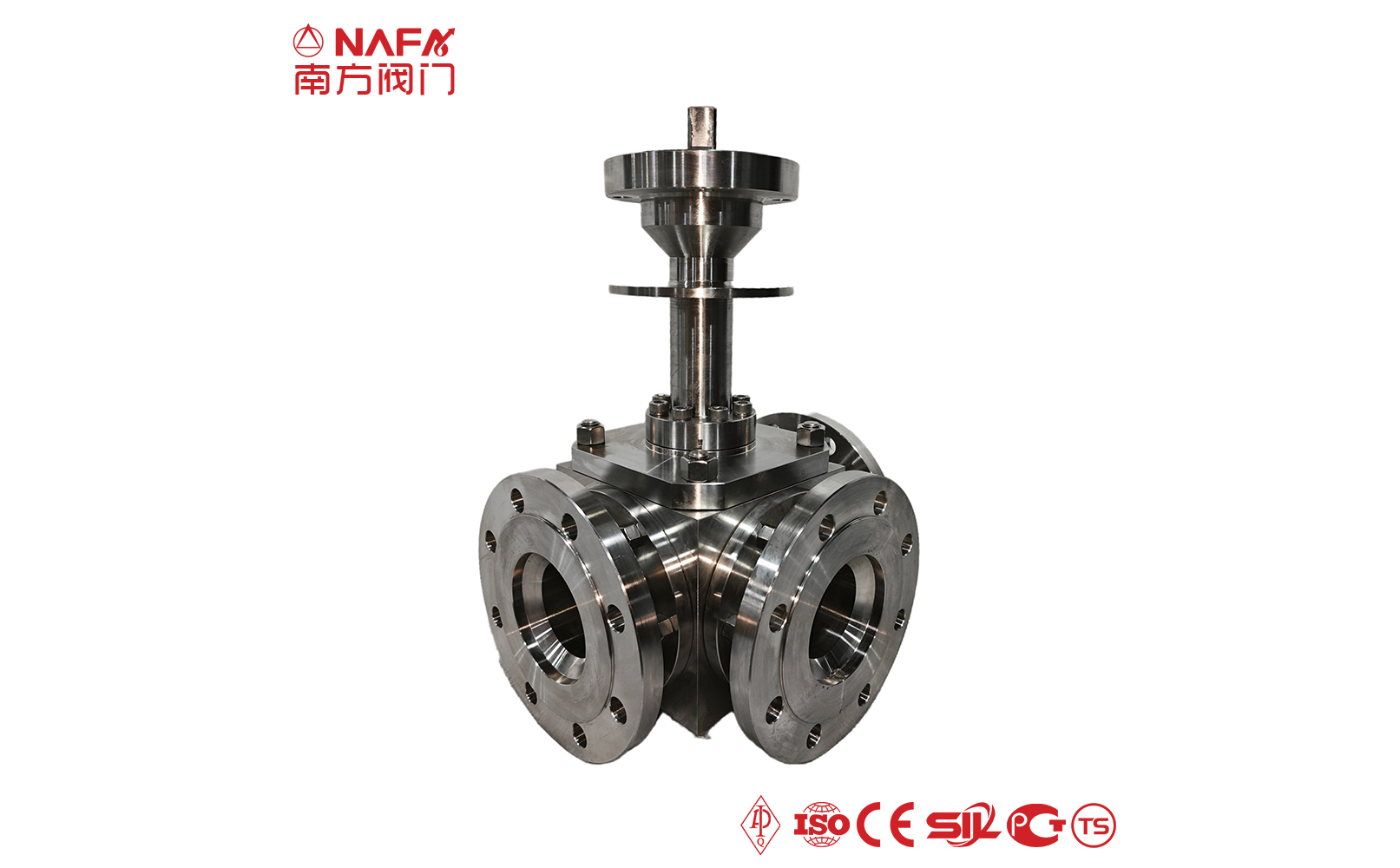

Qué es Válvula de bola de tres vías ?
La válvula de bola de tres vías se utiliza principalmente en tuberías para cortar, distribuir y cambiar la dirección del flujo del medio. La válvula de bola de tres vías es un tipo de válvula de bola relativamente nuevo. Tiene algunas ventajas exclusivas de su propia estructura, como que no hay fricción al cambiar, el sello no se desgasta fácilmente y el par de apertura y cierre es pequeño. Esto puede reducir las especificaciones del actuador. La válvula de bola de tres vías tiene tipo T y tipo L. El tipo T puede conectar tres tuberías ortogonales entre sí y cortar el tercer canal, que desempeña un papel en la desviación y la confluencia. La válvula de bola de tres vías tipo L solo puede conectar dos tuberías ortogonales y no puede mantener la tercera tubería conectada al mismo tiempo, y solo desempeña un papel de distribución.
Ventajas de la válvula de bola de tres vías
- 01El vástago de la válvula adopta un diseño de prevención de reventones.
- 02El sello cónico del vástago de la válvula evita eficazmente la fuga del medio durante la rotación del vástago de la válvula y también puede evitar eficazmente la fuga en condiciones de aumento de presión anormal.
- 03La fuerza de compresión de preajuste del resorte de disco se libera para compensar automáticamente el desgaste del empaque y el sello del vástago de la válvula.
- 04La plataforma y la manija de la válvula están equipadas con orificios de bloqueo, y la válvula se bloquea en la posición cerrada o abierta con un candado.
- 05El tope trasero fija la tuerca del vástago de la válvula para evitar que se afloje.
- 06La válvula de bola de tres vías tiene una gran capacidad de flujo y puede controlar gas, líquido y vapor. Es más adecuada para controlar fluidos fibrosos, granulares y de alta viscosidad.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de bola de tres vías. |
|
El canal de flujo en forma de L permite que el fluido fluya hacia cualquiera de las dos salidas. Hay un orificio central en la bola de la válvula. Cuando está alineada con una determinada entrada/salida, el fluido puede pasar a través del canal de flujo correspondiente. La válvula de bola de tres vías en forma de T se utiliza para la separación de medios, la fusión y el cambio de dirección del flujo. Puede hacer que tres canales se comuniquen entre sí o que dos canales se comuniquen. La válvula de bola de tres vías adopta una estructura integrada, un tipo de sellado de asiento de válvula de cuatro lados, menos conexión de brida, alta confiabilidad y un diseño liviano. La válvula de bola de tres vías incluye un cuerpo, una tapa y un vástago. Un extremo del vástago de la válvula del producto está conectado a la bola y el otro extremo pasa a través del cuerpo de la válvula y está conectado al mecanismo de accionamiento externo. La tapa de la válvula está completamente instalada. Además del cuerpo de la válvula, la tapa de la válvula, la tapa inferior y la tapa lateral están todas ensambladas con pernos, lo que permite convertirlas fácilmente en una válvula de bola de cuatro o cinco vías, y es fácil de instalar, desmontar y reparar. |
| Parámetros técnicos | |
| Tamaño | DN15-DN1500, 1/2''-60'' |
| Presión | PN10-PN420, Clase 150-Clase 2500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, soldadura por encastre, soldadura a tope |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Forged | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
