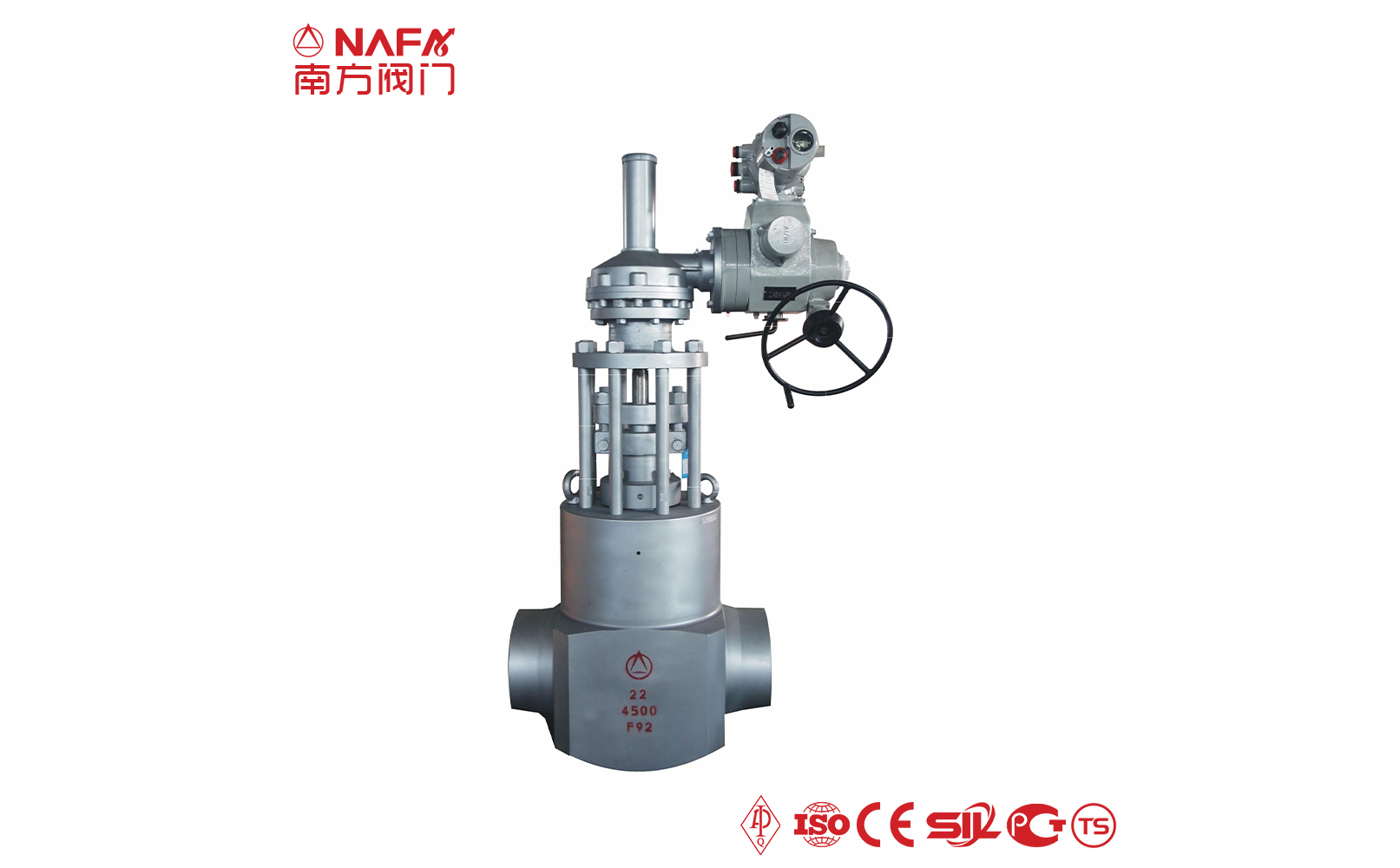

Qué es Válvula de compuerta para centrales eléctricas ?
La válvula de compuerta de la central eléctrica se utiliza principalmente en la tubería de varios sistemas de la central térmica para cortar o conectar medios no corrosivos como el agua y el vapor en la tubería. La válvula de la central eléctrica se caracteriza por su alta temperatura y alta presión, diseño único de autosellado, cuanto mayor sea la presión, más confiable será el sello. Y la válvula de compuerta de la central eléctrica debido a la presión es menor que la válvula general, y debido a la temperatura también es menor que la válvula general.
Ventajas de la válvula de compuerta de la central eléctrica
- 02
La superficie de sellado del asiento y la aleta de la válvula está hecha de soldadura por pulverización de plasma de carburo cementado a base de cobalto, que tiene buena resistencia al desgaste y a la abrasión. resistencia.
03
El vástago de la válvula está tratado con nitruración anticorrosiva y tiene buena resistencia a la corrosión y a la abrasión.
04
La tuerca de la válvula está equipada con un cojinete de empuje para reducir el par de conmutación de la válvula, y la apertura y el cierre son flexibles y ligero.
05
Cuando la presión media es baja, se sella mediante la fuerza de preapriete del perno; A medida que aumenta la presión media, la tapa de la válvula se mueve gradualmente hacia arriba, obligando a la arandela de sellado a apretarse, mejorando así el rendimiento del sellado.
06
La superficie de sellado de la compuerta y el asiento está revestida con carburo cementado a base de cobalto, que es resistente al desgaste, resistente a altas temperaturas, resistente a la corrosión y resistente a la abrasión.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de compuerta de la central eléctrica |
|
El cuerpo de la válvula se puede forjar o fundir según las condiciones de trabajo y los requisitos del cliente, y elegir diferentes grados de acero de aleación según las condiciones de trabajo y los requisitos para cumplir con alta temperatura y alta presión u otros requisitos especiales. La superficie de sellado entre el asiento y la compuerta es de carburo de Stairi soldado con superficie, que está altamente endurecido y finamente molido para garantizar una alta dureza y una dureza pobre de la superficie de sellado y extender efectivamente la vida útil; La tasa de fuga del asiento de la válvula alcanza el estándar de fuga cero. La superficie del vástago de la válvula mediante pulido de precisión y tratamiento de nitruración, pequeña fricción con el empaque, resistencia a la abrasión y resistencia a la corrosión, reduce efectivamente el torque de apertura y cierre, junto con la tuerca de cobre del vástago de la válvula sostenida por cojinetes de agujas, operación más fácil. La cavidad de la válvula adopta un sello autoajustable por presión. Bajo la acción de la presión media, la tapa de la válvula se mueve hacia arriba para formar un sello en el anillo de sellado cónico. Cuanto mayor sea la presión media, mayor será la fuerza de sellado y el sellado será confiable. |
| Parámetros técnicos | |
| Tamaño | DN15-DN1500, 1/2''-60'' |
| Presión | PN6-PN760, Clase 150-Clase 4500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, oblea, soldada |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Falsificado | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc. | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
