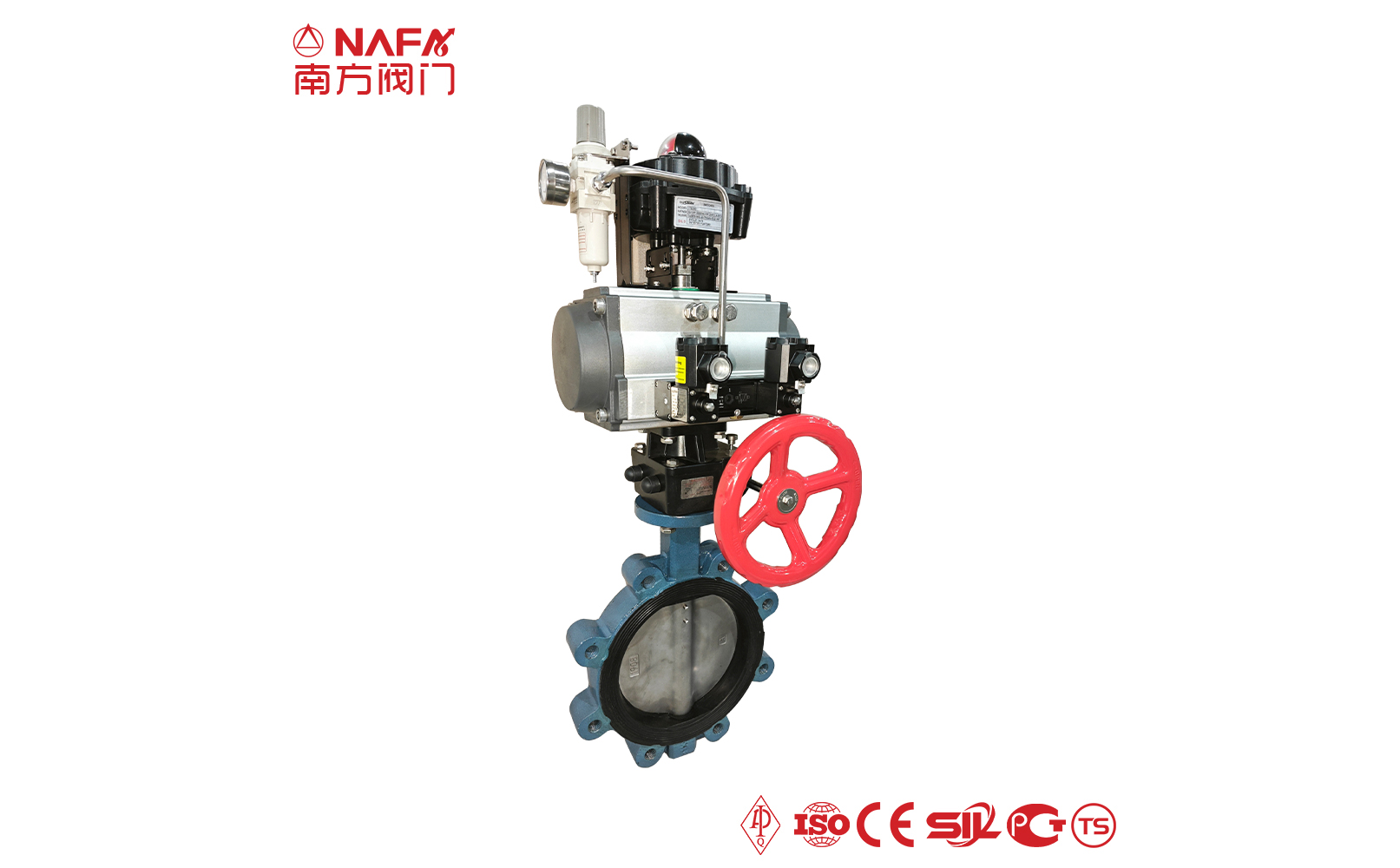

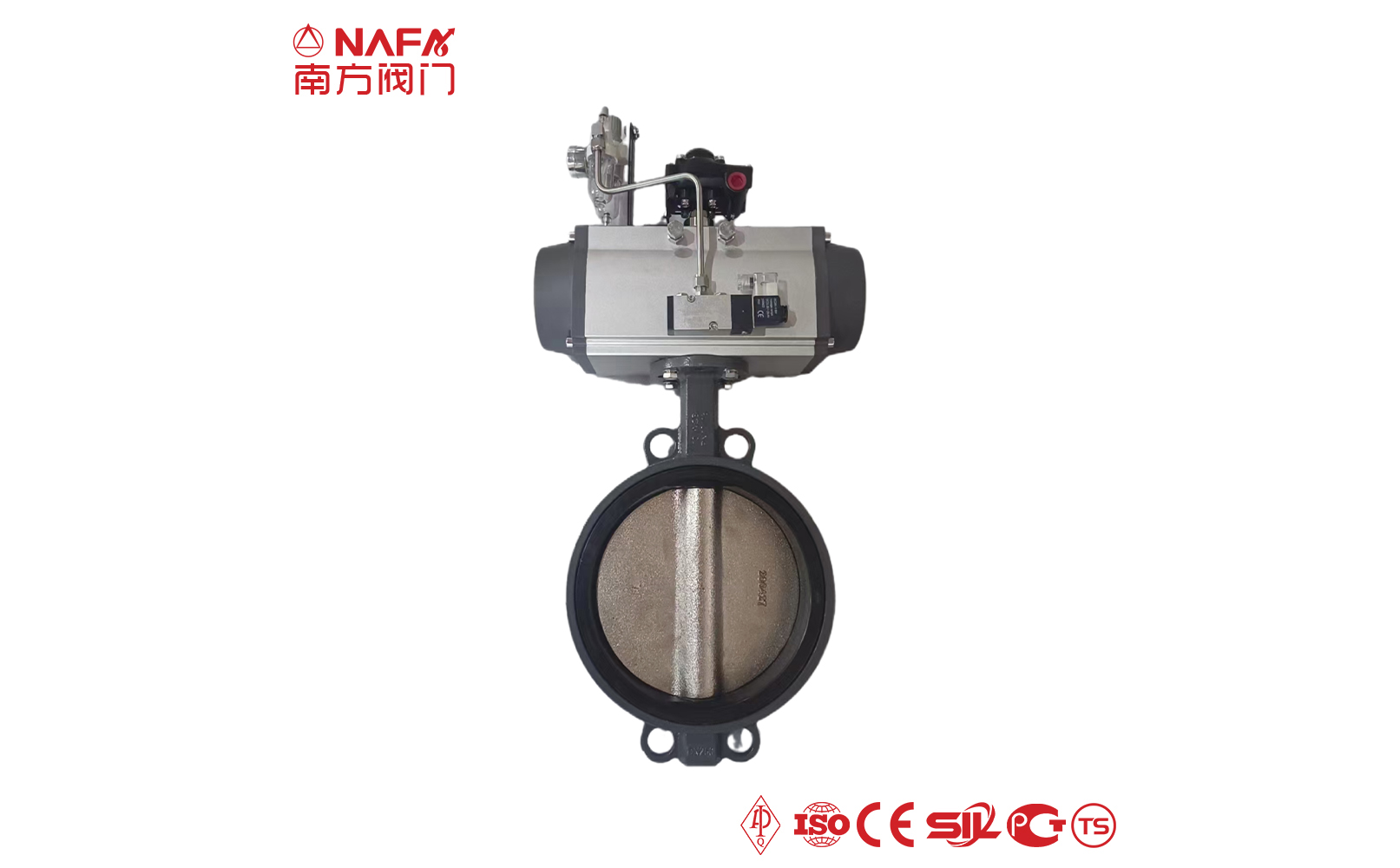

Qué es Válvula de mariposa concéntrica ?
La válvula de mariposa concéntrica se basa en el diseño de línea central. El eje del vástago de la válvula, el centro de la placa de la mariposa y el centro del cuerpo de la válvula están en la misma posición. La placa de la mariposa se mueve cerca del asiento de la válvula. Debido a su estructura simple, simetría central, el efecto de sellado bidireccional es el mismo, y la resistencia al flujo es pequeña, y el par de conmutación también es pequeño. Para superar la extrusión, el raspado y garantizar el rendimiento del sellado, el asiento de la válvula de mariposa central está hecho básicamente de materiales elásticos como caucho o politetrafluoroetileno, que es una válvula de mariposa de sellado suave.
Ventajas de la válvula de mariposa concéntrica
- 01La estructura de la válvula de mariposa concéntrica es simple y fácil de fabricar. Solo incluye la placa de mariposa, el vástago de la válvula, el asiento de la válvula y la carcasa.
- 02La válvula de mariposa cerca del asiento de la válvula está diseñada con dos planos lisos en los lados izquierdo y derecho, que están en estrecho contacto con el manguito del asiento de la válvula hecho de plástico para garantizar que el material no tenga fugas en ambos lados.
- 03La estructura es simple y compacta, pequeña y ligera, fácil para transportar, instalar y desmontar.
- 04Interruptor de 90°, conmutación rápida. El par de operación es pequeño, ahorra mano de obra y es ligero, y la velocidad de reacción es más rápida al abrir o cerrar.
- 05Las características de flujo son similares a la línea recta y el rendimiento de ajuste es bueno.
- 06Existen varios métodos de conexión de la válvula de mariposa concéntrica, incluido el tipo de abrazadera, el tipo de brida, el tipo de oblea, etc., para lograr una conexión cercana con la tubería.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de mariposa concéntrica |
|
El canal está diseñado como una estructura de apertura, que asegura el área de flujo de la válvula de compuerta y reduce la pérdida de presión del líquido después de pasar a través de la válvula de compuerta. La placa adopta un diseño aerodinámico en forma de disco, que no solo puede garantizar la resistencia de la placa de mariposa, sino que también garantiza que la válvula de compuerta pueda obtener un coeficiente de flujo mayor y un coeficiente de resistencia al fluido menor. El sello del asiento de la válvula está diseñado como una estructura de sello suave de un marco de resina de caucho (manguito fijo), que se inserta en la placa de circuito de aceite después de su fabricación. La línea del anillo interior es más alta que la pared interior de la placa de circuito de aceite y adopta una forma aerodinámica para lograr el efecto de reducir la pérdida de presión. Cuando el cuerpo de la válvula está cerrado, la placa de mariposa gira de 0 a 90 grados y el manguito del asiento de la válvula hecho de plástico se reduce gradualmente, de modo que la elasticidad formada por la compresión y deformación del manguito del asiento de la válvula se utiliza como la relación de presión de sellado necesaria para garantizar el sellado de la válvula de compuerta. |
| Parámetros técnicos | |
| Tamaño | DN15-DN1500, 1/2''-60'' |
| Presión | PN10-PN420, Clase 150-Clase 2500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, oblea, soldada |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Falsificado | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
