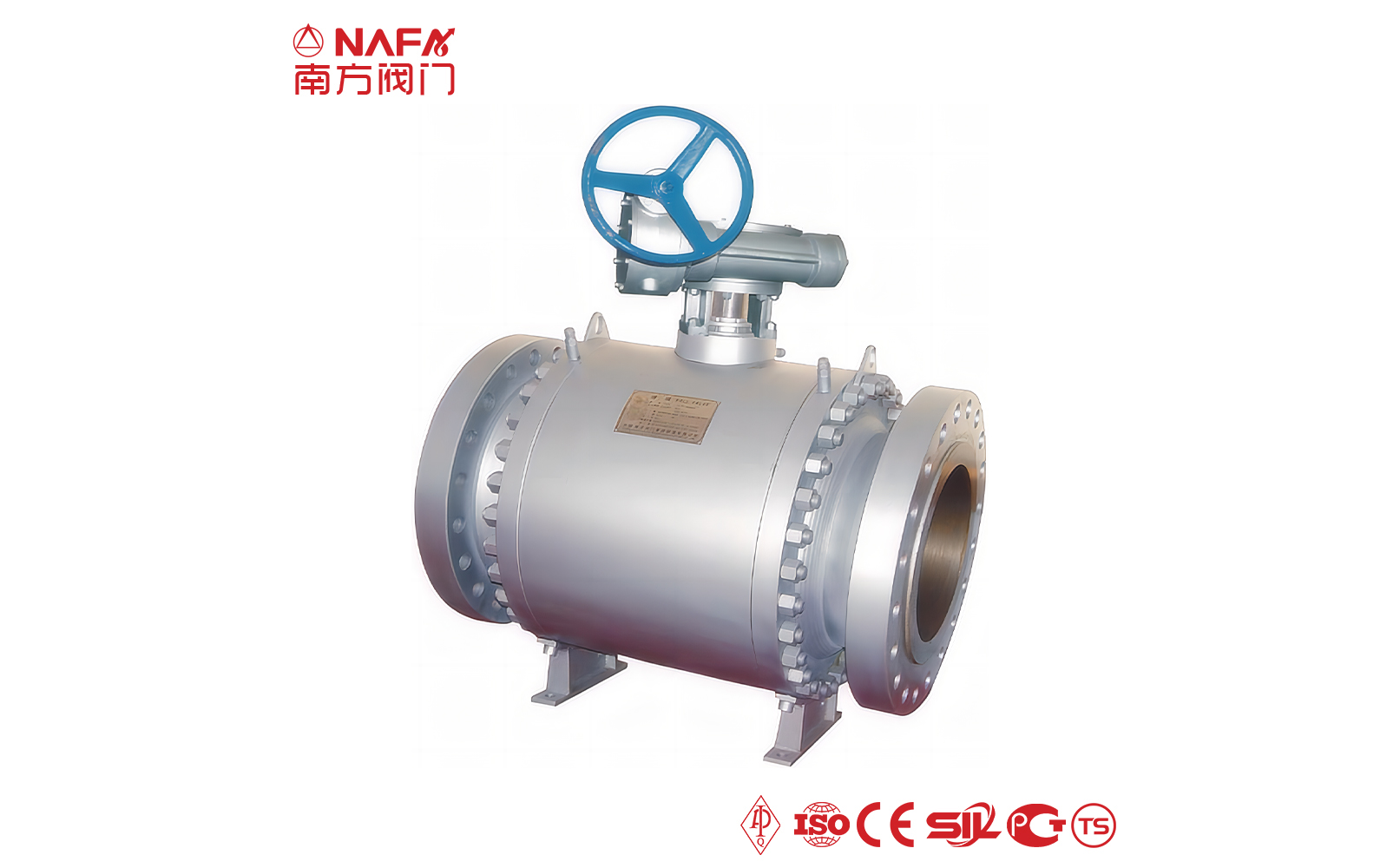

Qué es Válvula de bola de muñón ?
La válvula de bola de muñón también tiene dos sellos de asiento de válvula para entrada y salida. La bola en el medio está fijada al cuerpo de la válvula a través de los vástagos de la válvula superior e inferior. La bola solo se puede encender y apagar mediante la rotación del vástago de la válvula. No puede moverse hacia la salida como una válvula de bola flotante porque los vástagos de la válvula superior e inferior restringen el movimiento de la bola. El asiento en la entrada y la salida proporciona la presión de sellado inicial entre la bola y el asiento a través de una precarga de resorte. La presión del medio empuja el sello del asiento de la válvula para comprimir la bola y aumenta el rendimiento de sellado del asiento. Cuando el sello del asiento se desgasta, el asiento compensa automáticamente la parte desgastada bajo la acción del resorte y aún mantiene un buen sellado.
Ventajas de la válvula de bola de muñón
- 01El vástago está equipado con abrazaderas antivuelo, y el empaque y las juntas tóricas se pueden reemplazar en línea sin hacer que el vástago de la válvula salga volando debido a la presión.
- 02La bola y el vástago están separados, lo que puede minimizar el impacto de la presión del medio sobre la bola en el vástago de la válvula y minimizar la válvula. par.
- 03La estructura resistente al fuego tiene doble protección. En caso de incendio y que se queme el anillo de sellado, cada parte de sellado de la válvula de bola puede formar una estructura de sellado duro de metal con metal.
- 04El diseño del resorte antiestático permite que la válvula proporcione una conductividad confiable en cualquier caso.
- 05El diseño de diámetro completo o de diámetro reducido tiene un flujo pequeño resistencia.
- 06El diseño de bola fija y la adición de un resorte de precarga hacen que la válvula de bola tenga una función de alivio de presión automático.
Estándar de diseño
-
API -
ASME -
ANSI -
EN -
DIN -
GOST -
GB -
JIS
Deje sus datos de contacto,
Nuestro equipo se pondrá en contacto contigo lo antes posible
| Características de la válvula de bola de muñón |
|
Dado que la sección transversal del asiento de la válvula es un anillo circular, el área de la presión media es menor que la sección transversal de la bola, por lo que la presión sobre el asiento es menor que la de la válvula de bola flotante. Es decir, se reduce el par del vástago de la válvula de bola. La bola de la válvula de bola de muñón tiene dos vástagos de válvula superior e inferior. Los vástagos de válvula superior e inferior fijan el núcleo de la bola al cuerpo de la válvula. La bola no puede moverse a lo largo de la dirección del flujo y el asiento se mueve para sujetar el núcleo de la bola y lograr el sellado. La válvula de bola de muñón tiene un asiento de válvula flotante. Después de la presión media, el asiento se mueve, de modo que el anillo de sellado se presiona firmemente sobre la bola para garantizar el sellado, por lo que es un sello forzado de doble cara. La estructura de alivio de presión automático, cuando el medio líquido retenido en la cavidad de la válvula se vaporiza debido al aumento de temperatura, de modo que la presión en la cavidad media aumenta anormalmente, el medio de la cavidad media puede confiar en su propio empuje para empujar el asiento de la válvula y liberar automáticamente la presión, garantizando así la seguridad de la válvula. |
| Parámetros técnicos | |
| Tamaño | DN15-DN1500, 1/2''-60'' |
| Presión | PN10-PN420, Clase 150-Clase 2500 |
| Temperatura | -200°C a 650°C |
| Tipo de conexión | Brida, rosca, soldadura por encastre, soldadura a tope |
| Modo de operación | Manual, neumático, eléctrico, hidráulico, funcionamiento con engranajes |
| Materiales | ||
| Cuerpo de la válvula | Falsificado | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, etc. |
| Elenco | WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc | |
| Vástago de válvula | F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, N08020, Inconel625, Incoloy825, etc | |
| Disco de válvula | A105, LF2, F5, F9, F11, F22, F304, F316, F347, F904, F51, F53, F310, N08020, Inconel625, F6a, 17-4PH, XM-19, F304, F316, F347, F904, F51, F53, F310, Monel400, Monel500, Incoloy825, WCB, LCB, C5, C12, WC6, WC9, CF8, CF8M, CF8C, 4A, 5A, CN7M, C95800, CW6MC, etc. | |
| Sellado de asientos | SS, BR, CU, AS, CS, AL, PTFE, NBR, FKM, AI203, etc. | |
| Normas de diseño | |
| Cuerpo de la válvula | API 6D, API 608, ASME B16.34, DIN 3357, BS 5351, GOST 9833, JIS B2071, GB/T 12237, etc. |
| Brida | ANSI B16.5, EN 1092-1, JIS B2220, GB/T 9113, ASME B16.47, GOST 12821, DIN 2543-2545, etc. |
| Conexión | ANSI B16.10, ASME B16.25, JIS B2212, GOST 33259, DIN 3202, etc. |
| Estándares de prueba | API 598, ISO 5208, BS EN 12266, ASME B16.104, GOST 9544-2015, JIS B2003, DIN 3230, etc. |
